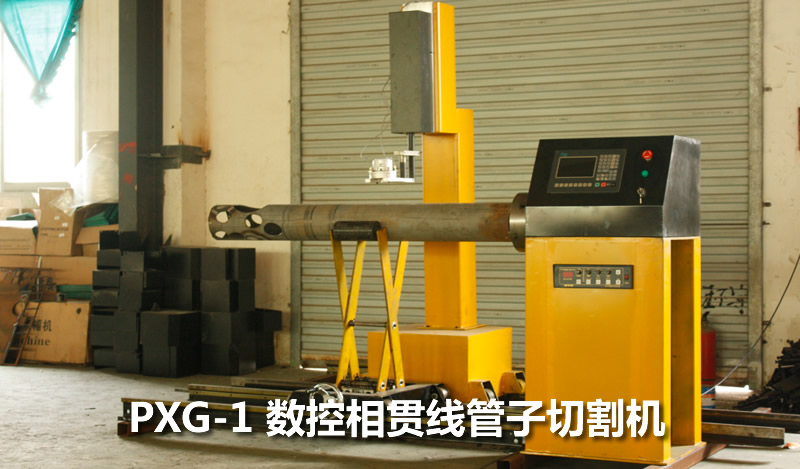

PXG-1數控相貫線切割機，又稱圓管管子切割機，屬于3軸2聯動相貫線切割機，因?yàn)楦罹孢\(yùn)動于垂直與管子的方向，不能偏擺，在切割過程中，割炬始終垂直于鋼管表面，因而切割面也始終垂直于管壁。當管壁厚度較小，對焊接坡口要求不高時，可采用本機型3軸2聯動相貫線切割機。

　　該機型系統選用成熟穩定的上海交大相貫線切管專用系統，該系統高可靠設計，具有抗等離子干擾，防雷擊，浪涌的能力。實用的火焰/等離子切割工藝，等離子加工時，自動完成拐角速度控制, 割縫補償，斷點恢復，自動斷電恢復功能，回退，選段，選穿孔點加工，適用于厚板的外延穿孔，任選穿孔點等功能，方便用戶的操控；

　　卡盤選用松下伺服驅動電機，運動系統選用精密行星減速器,  齒輪、齒條傳動這樣使得機器運行平穩、定位精度高、外形簡潔美觀，模塊化設計使得機器零部件的互換性強，設備的功能擴展更為簡便。用戶可根據對工藝需求配置不同的切割方式如火焰割炬、等離子割炬等等。

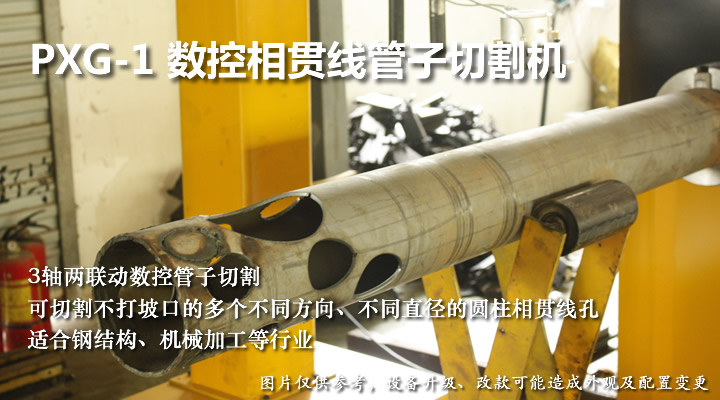

1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端面。
4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截?cái)嗝妗?br /> 5、能切割與環形主管相交的支管相貫線端頭。
6、能切割變角度坡口面。
7、能在圓管上切割方孔、腰形孔。
8、能進行鋼管截?cái)唷?nbsp;

主要切割性能：
1 、主要切割形式分為騎座式和插入式。
2 、可切割的母管相貫線孔或支管相貫線端面為：
3、三軸相貫線切割機可切割的母管相貫線孔或支管相貫線端面為：

圖形	相貫線	圖形	相貫線
	母管與支管斜交相貫		圓管與平面正交、斜交
	母管與支管正交相貫 (照片為同徑相貫)		圓管對接(蝦米彎)斜面切割
	母管開正交、偏心矩形孔		支管與環外壁相貫

機械部分配置
1、切割機主機導軌長度　3000mm（可3米/節加長）
2、相貫線部件導軌長度　3000mm（可3米/節加長）
3、數控火焰割炬　1套
4、自動點火　1套
5、氣路管帶裝置　1套
6、縱向驅動方式　齒輪齒條
7、管路傳動方式　橫向拖鏈
8、火焰切割氣體　氧、乙炔（或氧、丙烷）
9、等離子　可選配弧壓等離子調高及達到切割壁厚的等離子電源

切割范圍　

1、Max有效切割直徑　300mm
2、Min有效切割直徑　60mm

切割指標
3、數控火焰切割壁厚　6－180mm
4、數控等離子切割壁厚　根據等離子電源決定

機器性能　

5、割炬升降距離　230mm
6、整機運行速度　0-3500mm/min
7、設定速度誤差　≤±5％
